Диапазон расхода:
LPM от 4 до 36 литра в минуту
GPM от 1 до 10 галлон в минуту
Технические характеристики:
-
Для монтажа в трубопровод
-
Размер внутренней резьбы (F/BSP) 1/2"
-
Шкала равномерная
-
Стабильность показаний: ±2,5 %
-
Динамический диапазон 10:1
-
Допускаемая погрешность ротаметра: ±4%
-
Рабочее давление: 6Bar
-
Максимальное давление: 1Mpa / 150psi
-
Максимальная температура: 65°C/150 F
Таблица размеров ротаметра:
|
Величина размера |
Миллиметры |
|
A |
278 мм
|
|
B |
45 мм
|
|
C |
236 мм / Материал верхнего и нижнего соединения: PP
|
|
D |
Материал уплотнительного кольца: Силикон или фтор - каучук |
|
E |
Материал блокирующего кольца: ABS
|
|
F |
Материал поплавка: SS304
|
|
G |
Материал направляющего стержня : SS316L
|
|
H |
Материал корпуса: Органическое стекло ПММА (Lucite)
|

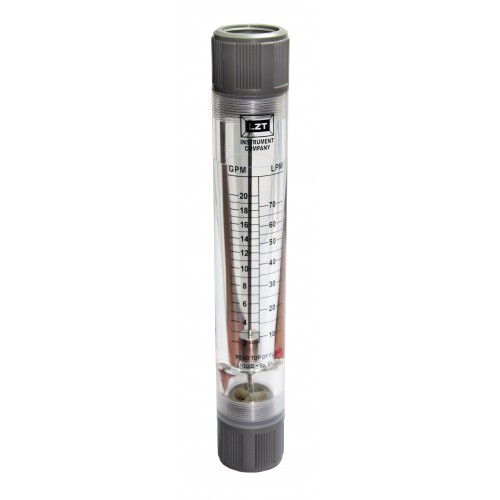

Ротаметр Z-4002 предназначен для измерения объемного расхода однородных потоков чистых и слабо загрязненных жидкостей, газа, пара и воздуха.
На расходомеры Z-4002 нанесена шкала в единицах объемного расхода при температуре измеряемой среды 20 ⁰С.
Поплавок ротаметра Z-4002 перемещается под действием потока измеряемой среды в конической трубке. Каждому положению поплавка соответствует определенный расход.
Материал измерительной трубки в ротаметрах Z-4002 это высококачественный прозрачный литой акриловый пластик. Ротаметры Z-4002 широко применяются в химической, нефтеперерабатывающей, легкой, пищевой, целлюлозно-бумажной промышленности, медицине, в научных исследованиях, в оборудовании для водоподготовки, в проектах по защите окружающей среды.
Характеристики: |
Калибровка (Галлон/мин) | 1-10 |
Калибровка (Литров/мин) | 4-36 |
Погрешность | +/-4% |
Присоединительный размер (дюймы) | 3/4 |
Рабочая температура (град): | 2-80 |
