Таблица размеров ротаметра
|
Величина размера |
Миллиметры |
|
A |
237 |
|
B |
45 |
|
C |
229 |
|
D |
46 |
|
E |
31.5 |
|
F |
102 |
|
G |
165 |
|
H |
33 |
Технические характеристики:
Для монтажа в панель
Обозначение производительности в : л/ч (м3/ч) / GPM
Диапазон расхода: от 5 литров в минуту до 35 литров в минуту / от 1 до 10 галлон в минуту
Размер наружной резьбы 1"
Шкала равномерная
Стабильность показаний: ±2,5 %
Допускаемая погрешность ротаметров: ±4%
Максимальное давление: 1Mps / 150psig
Максимальная температура: 80°C/176 F
Материал корпуса: Органическое стекло ПММА (Lucite)
Материал направляющего стержня : SS316L
Материал поплавка: SS316L
Материал крепежных винтов: медный сплав (H62)
Материал присоединительной трубки: пластик ABS
Верхний и нижний держатель опоры: F46
Материал уплотнительного кольца: Силиконовая резина

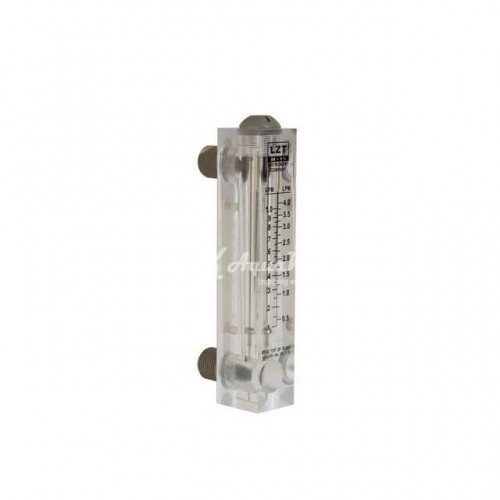

Ротаметр LZT предназначен для измерения объемного расхода однородных потоков чистых и слабо загрязненных жидкостей и воздуха.
На ротаметры LZT нанесена шкала в единицах объемного расхода при температуре измеряемой среды 20 ⁰С.
Поплавок ротаметра LZT перемещается под действием потока измеряемой среды в конической трубке. Каждому положению поплавка соответствует определенный расход.
Материал измерительной трубки в ротаметрах LZT это высококачественный прозрачный литой акриловый пластик. Ротаметры LZT широко применяются в химической, нефтеперерабатывающей, легкой, пищевой, целлюлозно-бумажной промышленности, медицине, в научных исследованиях, в оборудовании для водоподготовки, в проектах по защите окружающей среды.
Характеристики: |
Калибровка (Галлон/мин) | 1-10 |
Калибровка (Литров/мин) | 5-35 |
Погрешность | +/-4% |
Присоединительный размер (дюймы) | 1 |
Рабочая давление (бар) | до 10 |
Рабочая температура (град): | 2-80 |
